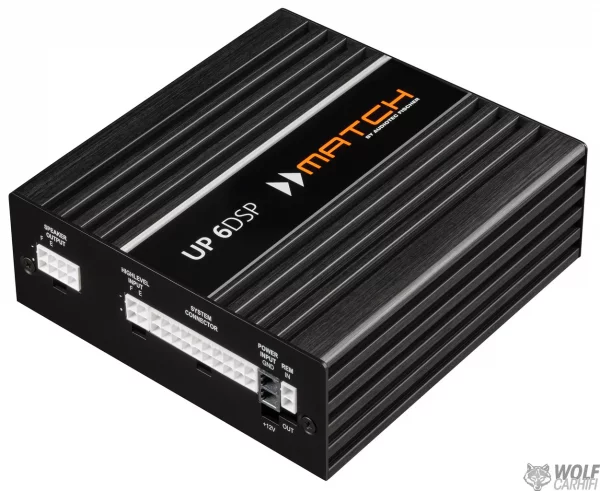

Das Effizienzwunder für maßgeschneiderte OEM-Integrationen
Die neue UP 6DSP ist ein wahres Multitalent, welches nicht nur Power und Dynamik für authentischen Hifi-Sound bietet, sondern auch alle erforderlichen Features für eine mühelose Integration ins Fahrzeug mitbringt.
Perfektes Upgrade für Standard-Soundsysteme
Ausgestattet mit sechs Highlevel-Eingängen, einem optischen Digitaleingang und dem MATCH Extension Card Slot, meistert die UP 6DSP die Herausforderung, sich nahtlos in bestehende Standard-Soundsysteme einzufügen. Dank des innovativen ADEP.3-Schaltkreises sowie sechs Verstärkerkanälen und einem zusätzlichen Vorverstärkerausgang ermöglicht der kraftvolle 7-Kanal DSP individuelle Lautsprecherkonfigurationen. Die Leistungsstärke der Endstufe lässt auch größere Subwoofer aufblühen, indem zwei der Ausgangskanäle mit beeindruckenden 160 W bei 2 Ohm aufwarten – Ideal für besonders leistungsstarke Lautsprecher.
Virtual Channel Processing – so geht Signal-Routing heute
Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich – von daher war es keine Frage, dass die UP 6DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde. Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen. Darüber hinaus ist die UP 6DSP, dank der gleichen Anzahl an Eingangs- und Verstärkerkanälen, auch ein idealer Kandidat für Applikationen, bei denen ein 1 zu 1 Routing (IOR) erforderlich ist.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die UP 6DSP ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Kompakte Bauweise für flexible Einbaumöglichkeiten
Die UP 6DSP überzeugt mit einem leistungsfähigen und doch kompakten Design, das einen problemlosen Einbau auch unter beengten Platzverhältnissen erlaubt.
Technische Daten
Leistung RMS / Max. |
|
- @ 4 Ohm |
Kanal A - D: 4 x 65 Watt (min. 3 Ohm) |
- @ 2 Ohm |
- |
- @ 1 Ohm |
- |
- gebrückt an 4 Ohm |
- |
- gebrückt an 2 Ohm |
- |
- Subwooferausgang an 4 Ohm |
Kanal E - F: 2 x 90 Watt |
- Subwooferausgang an 2 Ohm |
Kanal E - F: 2 x 160 Watt |
Verstärkertechnologie |
Class GD |
Eingänge |
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x MEC
1 x Remote In |
Eingangsempfindlichkeit |
2,8 - 11 Volt |
Eingangsimpedanz Cinch |
- |
Eingangsimpedanz Highlevel |
9 - 33 Ohm mit ADEP.3 |
Ausgänge |
6 x Lautsprecherausgang
1 x Cinch
1 x Remote Out |
Ausgangsspannung Cinch |
3 Volt RMS |
Frequenzbereich |
10 Hz - 22.000 Hz |
DSP Auflösung |
64 Bit |
DSP Rechenleistung |
295 MHz (1,2 Mrd. MAC Operationen/Sekunde) |
Abtastrate |
48 kHz |
DSP Typ |
Audio Signalprozessor |
Signalwandler |
A/D: BurrBrown
D/A: BurrBrown |
Signal- / Rauschabstand Digitaleingang |
106 dB (A-bewertet) |
Signal- / Rauschabstand Analogeingang |
104 dB (A-bewertet) |
Klirrfaktor (THD) |
< 0,03 % |
Dämpfungsfaktor |
> 100 |
Betriebsspannung |
10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
Leistungsaufnahme |
DC 12 V ⎓ 35 A max. |
Leerlaufstromaufnahme |
360 mA |
Max. Remote-Ausgangsstrom |
500 mA |
Betriebstemperaturbereich |
-40°C bis +70°C |
Sicherung |
1 x 30 A LP-Mini-Stecksicherung |
Zusätzliche Features |
Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out |
Abmessungen (H x B x T) |
46 x 130 x 130 mm |
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 6DSP
5 x Anschlusskabel
1 x Montagebleche & -material
1 x USB Kabel
1 x Bedienungsanleitung
